校园电视台、虚拟演播室

凯迪高清虚拟演播室（带跟踪的三维虚拟演播室）设备清单及参数

1、 摄像机

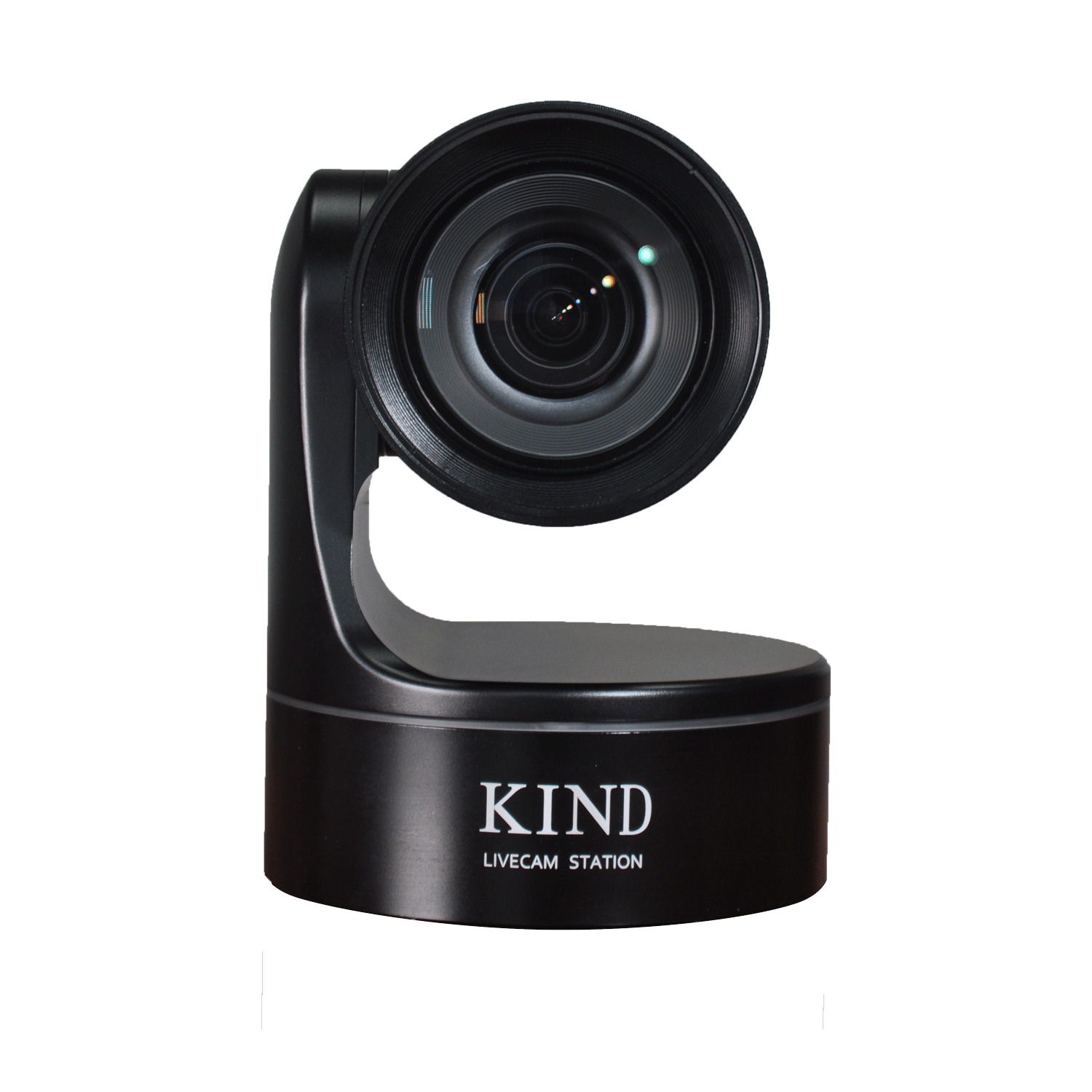

凯迪摄控一体机-PTZ摄像机  2台



KINIVE摄控一体机LIVECAM STATION KD-SK380S

技术参数

高端业务级摄像机

成像器：1/1.8型大靶面Exmor RS CMOS成像器；

镜头滤镜直径：105mm，多膜增透，透光率>99%；

光学变焦：12倍；

视角：对角92°（广角端），水平85°（广角端）；

畸变：-2%~0.2%；

平移/俯仰角度：平移-170°~+170，俯仰+90°~-45°；

平移/俯仰速度：外转子直流无刷电机（伺服电机）控制，平移0.1°~300°/秒，俯仰0.1°~300°/秒；

平移/俯仰精度：重复性精度误差<0.01°；

平移/俯仰慢速模式：支持；

有效像素：240万有效像素；

最低照度：0.01 lux；

信噪比：50dB；

清晰度：1920×1080；

聚焦系统：自动/手动；

白平衡：自动/手动；

焦距：f=4.2mm~50.4mm，F1.8（Wide）~F2.8（Tele）；

最低物距：1000mm~INF（Wide），1500mm~INF（Tele）；

视频格式： 高清：1080p/60，1080p/50，1080p/30，1080p/25，1080i/60，1080i/50，720p/60，720p/50，720p/30，720p/25；

预置位置：100个；

摄像机控制接口：VISCA RS-422，RJ45（输入/输出），支持POC控制；

音频接口：XLR3型3芯（母）（×2）输入，线路/话筒+48 V可选，线路：+4dBu，话筒：-70dBu--30dBu；

视频接口：BNC（×1)，1.0 Vp-p, 75Ω，HD/SD-SDI输出×1，HDMI输出×1，支持SDI POC传输；

直流输入：直流电插孔12DC，DC10.8V-13.2V，支持POC供电；

导播提示：360°TALLY灯；

KINIVE控制与传输系统：一根75Ω同轴线缆控制并传输五路信号，它们分别是：摄像机全高清HD-SDI视频信号+摄像机及XLR音频信号+摄像机供电+摄像机PTZ控制+导播提示信号TALLY；



2、三脚架

NT777广播级专业三脚架  2个

最高工作高度1800mm收缩高度930mm最大负荷4kg产品重量2.9kg







3、播音话筒



KW50T演播室播音话筒  2只







4、三维虚拟一体机

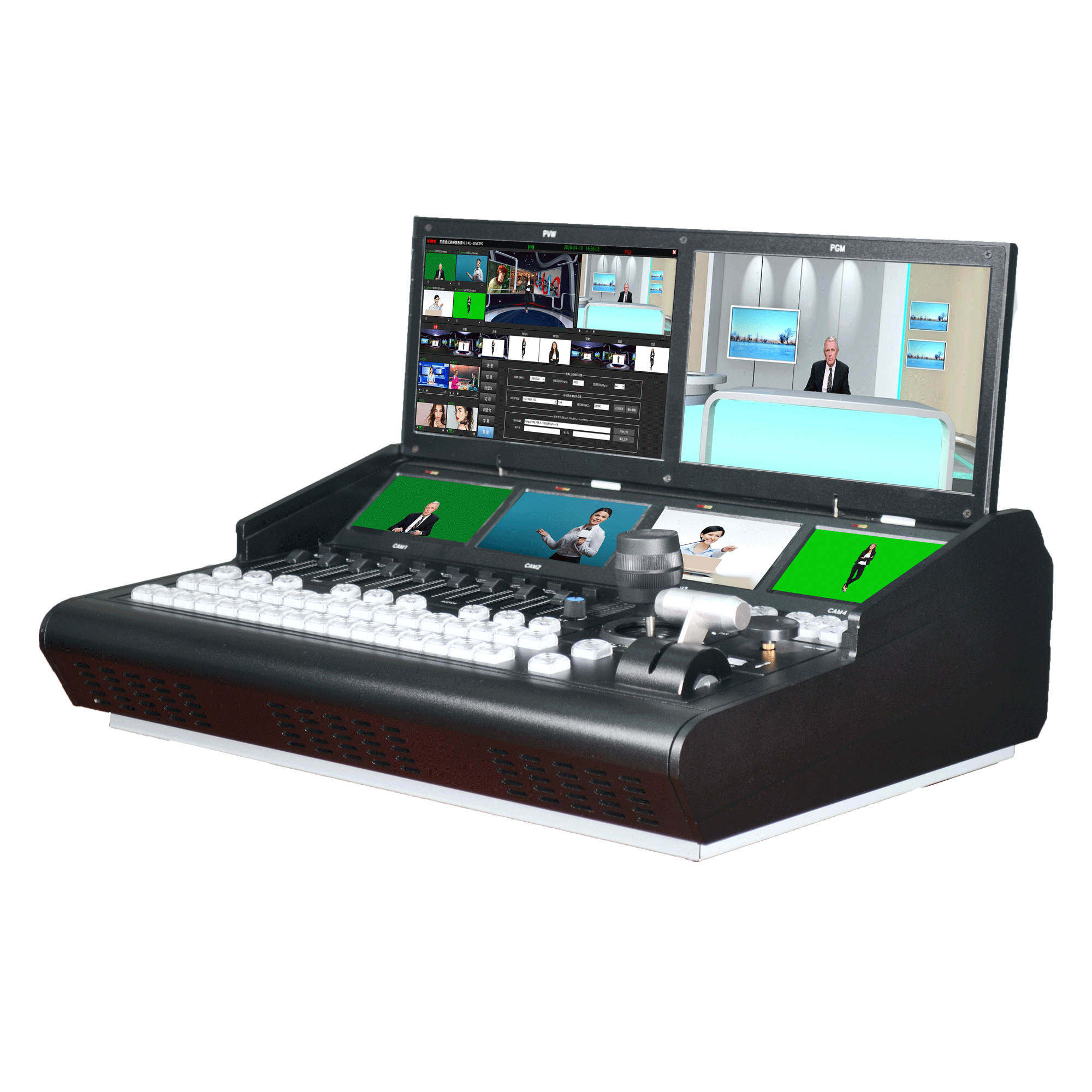

凯迪三维虚拟一体机KD-3DVC990（带跟踪的三维虚拟演播室）  1套









1）、★视频输入：HD/SD-SDI IN×4、HDMI IN×4、DVI IN×2、VGA IN×2，分辨率支持1920×1080，接口纯硬件输入，即插即用，无需做任何设置，。

2）、★视频输出：PGM输出HDMI OUT×2、HD/SD-SDI OUT×1；PVW输出HDMI OUT×1；系统输出HDMI OUT×1、DP OUT×1，环出HD/SD-SDI OUT×4。

3）、★音频输入输出：话筒及音频平衡输入XLR IN×5，立体声输入RCA(L、R) IN×5；4组SDI及4组HDMI数字解嵌音频输入；音频平衡输出XLR OUT×2、立体声输出RCA(L、R) OUT×1；1组SDI数字加嵌音频输出、2组HDMI数字加嵌音频输出。

4）、☆调音台：内置8组混合调音台，提供8组音频推杆及硬件选择开关，实现数字音频与模拟音频混合，内置音频硬件延时器及音频延时调整旋钮。带麦克风前置功放，均衡，支持可切换的48V幻象电源的专业麦克风。

5）、★监视显示：内置4块4寸独立的高清液晶显示屏，独立显示各种接口输入的视频，可显示分辨率1920×1080等高清视频原始信号，内置2块9寸1920×1080高清显示屏，分别显示操作界面及主输出视频。

6）、☆特技切换台：内置16路切换台，16×2切换按键及T型阻尼切换推杆，16通道特技切换台包括8通道虚拟机位，4通道外部摄像机信号，4通道本地资源（其中2通道视频，2通道图像）。

7）、★双摇臂：内置硬件三维控制摇杆，可以分别控制PGM及PVW虚拟镜头的推拉摇移，实现双大摇臂镜头的推拉摇移，同时设有摇臂精准控制按键，便于进行对镜头的精准控制。

8）、系统配置：I7 6700K以上CPU，8G内存，1T硬盘，3G以上独立显卡，WIN7 64位操作系统。其他：1个千兆网卡、2个USB2.0、4个USB3.0。

9）、☆虚拟演播室功能：同时可以对四个通道进行虚拟抠像。

10）、能同时至少接入4路1920×1080高清摄像机信号或其它高清设备的信号输入，双通道系统，满足4个机位同时显示在输出画面上。

11）、采用无轨虚拟演播室技术，无须移动或者操作真实摄像机，即可实现节目制作过程中每个摄像机镜头的推、拉、摇、移的效果。

12）、三维虚拟演播室系统内置色键。

13）、内置虚拟调音台，可对麦克风，媒体素材文件的音量大小进行实时调整。

14）、具有一键抠像功能，并能独立保存和调用不同的抠像参数设置。

15）、★三维虚拟演播室可以用三维摇杆来控制人物及场景的运动，轻松实现各种推拉摇移的动作。

16）、系统可以接收来自另多台摄像机、放像机、或电脑的直通信号，并将其在虚拟场景中的电视墙上实时、清晰地显示出来。

17）、提供实时更换虚拟场景中虚拟大屏素材的功能。

18）、提供多个虚拟镜头的预览。

19）、☆提供本地录制单元，可支持高清帧内压缩MEPG2视音频文件的本地录制，录制分辨率可选720×576（4:3），1280×720（16:9），和1920×1080（16:9），采集帧率25fps，码流为50Mpbs/s。

20）、提供视频或图片为背景的二维抠像功能。

21）、支持一台摄像机实现3讯道虚拟演播室效果，例如在两个主持人情况下，从一个主持人硬切换（或者摇移）到另外一个主持人，或者硬切换（或者摇移）到全景模式（同时拍摄两个主持人），系统仅用一台摄像机就可支持多种模式的镜头切换，实现实时镜头切换及利用推拉摇移特效切换。减少前期的设备投入。

22）、操作界面支持TALLY和时钟显示。

23）、★双虚拟演播室，通过按键选择可以实现双虚拟演播室功能，同一输入镜头或不同输入镜头的人物在不同场景的虚拟演播室中实时转场切换，虚拟实现两地实时互动。

24）、带追踪的虚拟演播室，配合KINIVE SK380S摄像机，实现带追踪的真三维虚拟演播室。

25）、提供三维虚拟场景图片资料。

26）、提供不少于30套专业虚拟场景。

27）、★提供不少于2套根据最终用户要求的虚拟场景定制开发。

28）、操作界面支持PVW（预监）和PGM（节目）同时显示。

29）、支持流媒体直播，无需安装插件即可正常播放。

流媒体直播-网络视频直播系统（内置在主机中）

1）、基于Web的网络直播，网络用户通过浏览器即可实时观看；

2）、支持直播时网络故障排除后系统自动重连；

3）、支持单播、组播，自动寻找组播，直播时节省带宽等；

4）、系统直播时不限并发数，点播时也没有用户数限制，可以跨网段跨路由接收，可支持宽带、窄带等不同带宽，适应局域网、城域网、广域网的应用；

5）、局域网直播延时1秒左右；

6）、具备实时台标、角标、字幕等功能，支持实时字幕及预制字幕，支持在局域网内的任何其他电脑上编辑字幕而后将字幕发送到直播主机；

7）、系统支持流媒体录制并直播，支持广播级高清视频录制，录制成广播级高清视频文件MPEG2-HL，方便后期编辑及高质量素材保存；

8）、系统提供标准的流媒体发布系统，提供FMS的rtmp发布系统；



5、直播、点播及视频互动系统

凯迪直播、点播及视频互动系统   1套

系统介绍

该系统是专门为企事业单位、报社、电视台、教育机构等网络媒体网络视频直播点播设计的网络互动管理系统。系统是建立在视频直播、图文直播基础上的视频交流互动服务平台；视频与图文的完美结合，为用户提供了简洁、高效、快速的交流空间。系统采用了流媒体直播、网络通讯、多媒体内容管理等技术，具有可控制、可管理、可互动、安全可靠等特点，提供高质量网络视频直播、图文信息直播、网友留言互动、导播全程监控等功能。完善的用户认证与管理，以及直播场景、视频、图片、文字良好的结合即体现了嘉宾风格的个性化、多样化又使访谈内容直观、准确、详尽；网友可以直接参与并即时影响嘉宾访谈的内容甚至进程，整个直播互动过程自由且可控。通过文字、图片、音视频等多种方式进行交流互动，可以很好地支持各级企事业单位、教育、每台、医院、部队等各行业开展多种形式的网络视频直播及点播应用。

技术特性

1、平台服务端采用B/S架构，系统须支持Windows系统服务器。前台采用HTML5网页，采用浏览器方式打开，不需要安装任何插件。为了安全采用Mysql数据库管理；

2、平台支持Windows、MacOSX、iOS及Android操作系统的计算机或移动装置（如机顶盒，平板及手机等）进行观看，并依收看装置所使用之浏览器自动配发m3u8或 mp4的格式串流，以达互通互容，针对不同的装置分辨率平台网页有自适应之功能；

3、为了考虑到浏览器的兼容性，视频点播采用H5播放器，同时兼容flash播放器；

4、综合视频管理平台能够实现对视频分类，如精品视频、综合视频、专题报导、名师讲堂、视频素材等，也可以对视频按行业、门类、科目、品种进行分类；

5、可以按推荐视频、最新视频、点播排行和用户评分进行排序分类展示；

6、支持RTMP、RTSP、及HLS（HTTP Live Streaming）等多种网络直播协议；

7、视频发布模块：支持录播机录像文件上传到系统平台待处理资源中心，经过管理员审核并发布该视频文件在系统资源首页展示。能对视频资源进行分门别类编辑制作，在上传过程中资源管理平台所自带的视频截取工具可以自动截取片段及画面，作为视频节目的缩略图；

8、视频交互模块：支持直播服务器的接入，支持交互活动的设置与管理，满足各种行业、各种商业活动及会议活动的个性定制，支持收视双方网络在线视频互动功能，支持本地内场及异地外场音视频实时交互，可摆脱现实当中交流的时间和地点的限制；

9、视频切片打点截图：支持视频文件标签打点功能, 拖动进度条左右的打点按钮可以标记当前点正在播放的视频内容，同时支持视频任意帧截图以及对当前视频任意时间段分段；

10、收视双方网络在线实时互动功能，实施多向音视频内外场实时互动；

11、支持视频个性剪辑等功能。可对视频进行添加片头、片尾、切片等编辑，以小视频形式宣传本系统的短视频及优秀视频等资源，推荐视频等；

12、视频自动转码功能：平台支持全媒体格式MPG1、MPG2、RMVB、AVI、MOV、ASF、WMV、MKV、FLV、AVI、WMV、 RM、MPG、3GP、MP4等多种视频格式，并在上传过程中自动转码为mp4格式；

13、视频直播功能：系统提供直播功能，可以直播FLV，直播时提供多方互动栏目，平台支持弹幕设置，可以在后台设置的禁词。直播支持在线图文聊天。可对事实实时点评、提问、回答等操作，提供直播模式与会议模式，可进行网络视频直播与互动交流；

14、用户管理功能：系统需对用户、用户组具有完善的管理功能。可以通过用户审核、角色管理、权限管理、群组管理等方式管理用户对资源的访问权限；

15、用户管理批量导入，根据导入模板支持批量导入用户信息；

16、图文管理功能：支持多级分组图文功能模块具有对图文评论功能管理、审核等管理；

17、主播管理功能：提供视频直播中主播人信息，可对主播专业自定义划分。多种信息维护针对主播管理，同时支持主播专栏模块可显示主播的相关信息；

18、投票管理功能：针对视频直播可选择投票功能模块显示，自定义投票标题及投票项管理，个性化投票比例显示及投票用户详细信息；

19、数据中心功能：多样化图表展现视频、直播、图文、视频下载的访问量、占比等；

20、视频文件管理：可根据多种分类管理视频素材，支持超大文件上传1-5G文件，同时支持多文件上传管理，上传视频自动生成封面、视频时长等；

21、图片文件管理：自定义图片分类，可根据图片类型快速检索图片信息；

22、提供公告通知、Banner广告、图片广告，管理员可以在线轻松、快捷、方便的发布、编辑信息，同时也可以随意自行设计、修改等；

23、可对网站的流量进行统计，统计直观、准确。统计包括网站的总访问量、日访问量、平均访问量等；

24、高清晰的视频会议系统：该平台系统提供高清晰的视频会议系统，该系统根据登录者的级别自动分配会议室，该会议室会按照会议发起人的级别，将其所辖区域的下级人员分配与其相关联的会议席位，会议发起人根据需要选择参与会议的人员确定会议席位锁定互动窗口画面数量，如2、3、4、6、9、16等，根据参会数量自动分配视频会议交互画面并进行多向互动视频会议。系统可以根据该系统的组织架构分A级别（首长或总裁）-B级别（中层领导）-C级别（基层领导或骨干）从上到下发出会议要求，不越级邀请但可以由参会中层将其辖区下级邀请上会。该会议系统为Web形式。

25、安全与体验：会议音视频发送端采用AES加密分别是AES-128、AES-192和AES-256，即密钥长度分别为：AES-128的密钥长度为16bytes（128bit / 8），后两者分别为24bytes和32bytes。密钥长度可以高达256位，密钥越长，安全强度越高。密钥由该会议音视频发出端设置并Web直接加载到会议解码端，也可以提交给系统的超级管理员，由超管将密钥添加到解码端并记忆，所有与会人员均不涉及密钥操作，会议发起人在其级别会议室内只需勾选其需要参会人员，一个简洁、高效、超清晰（根据硬件的选择可以达到广播级4K）、超强加密的视频会议就完成了。

高清晰实时音视频互动及交流，建立远程实时互动体系，实现跨地区、跨区域集群合作、信息交互、集群制作等。支持远程内外场实时集群制作。在音视频信号质量上远远的高于传统的视频会议，所有上传的视频都支持Web录制并支持后期点播；

运行环境：

操作系统：windows2000/2003/2008

数据库：SqlServer2005或者SqlServer2008

web服务：IIs6.0、IIS5.1、IIS7.0或更高版本。

Windows组件：.net framework 2.0或更高版本.net framework 4.0

资质文件

产品具有国家版权局的嘉宾访谈系统软件著作权登记证书；

提供经济和信息化委员会颁发的嘉宾访谈系统软件产品登记证书。

提供软件产品质量检测检验中心提供的嘉宾访谈系统软件产品登记测试报告。



6、嘉宾回显及提示

42寸液晶电视（演播室播出回看及提示系统，壁装或电视架）2台



7、监视

设备间环出监视、虚拟监视42寸液晶电视（控制室播出回看及主操作界面，壁装或电视架）2台



8、演播台

现场定做   1台



9、操作台

设备间操作台定制   1组



10、LED屏

LED时钟及预备、开始、停止显示及控制   1个



11、抠像幕布或蓝/绿箱   1项







12、非线性编辑系统KD-RL2000UHD  1套



13、演播室灯光   1项



14、演播室装修   1项
