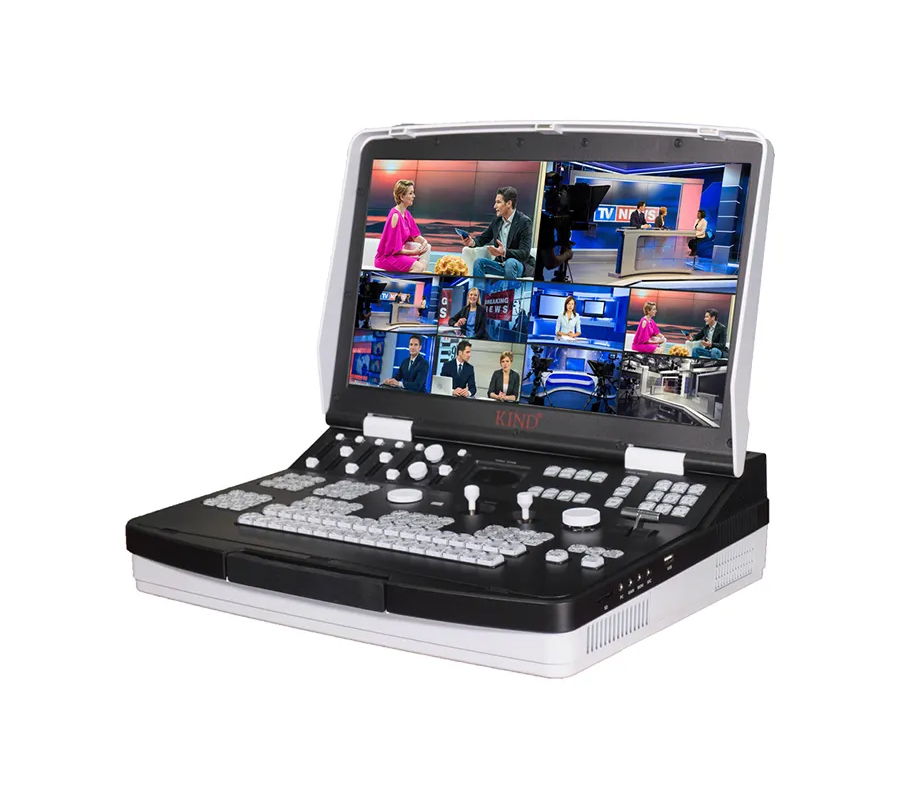

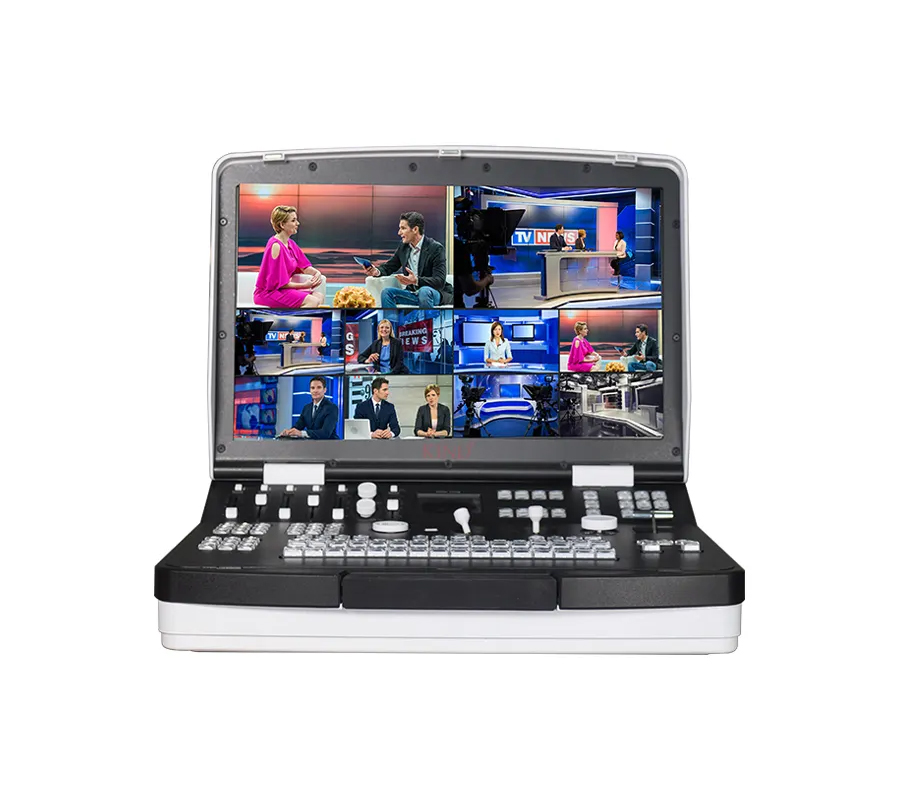

导播录制一体机

Hardware switcher KD-BC800HN



产品简介



1. 广播级4K硬件混编切换台；

2. 数字调音台+模拟调音台+音频延时器+音画同步调节器；

3. SD/TF Card存储， 录制MP4，MPEG-TS，MOV;

4. RTMP推送直播；

5. 导播通话及TALLY系统；

6. 17.3寸高清显示屏；

7. 摄像机PTZ控制、预置位控制、白平衡调节、光图调节等；

8. HDBaseT实现一根电缆传输视频、音频、PTZ控制、TALLY及供电；

9. 应用：演播室、现场多机位、教育录制， 媒体、会议、活动直播；

10. 尺寸：425mm×340mm×120mm; 重量：5kg;



产品规格表

型号	KD-BC800HN
电源	Input: AC110~240V, 50~60Hz, Output: 12V 10A
温度	0~40℃
尺寸	425mm×340mm×120mm
重量	5kg
信号制式	2160p30, 1080p60, 1080p50
视频输入	SDI×8, HDMI×4
视频输出	SDI×2, HDMI×2
音频输入	Stereo(L, R) IN RCA×5, MIC XLR×5
音频输出	Stereo(L, R) OUT RCA×1, Balanced XLR OUT×2, Monitor φ3.5×1, Playback monitor φ3.5×1, Director calls MIC φ3.5×2
接口	USB2.0×2, RJ45×1
导播通讯	TALLY MINI XLR OUT×8
视频切换	Hardware switch signal×8
调音台	Digital mixer×5,Analog mixer×5,Audio hardware delay device×2
录制	MP4, TS-MPEG, MOV
直播	RTMP



产品技术参数



1. 视频输入：SDI×8、HDMI(4K30P)×4，输出：SDI×2、HDMI×2；

2. 内置8讯道超高清混编特技台，硬件全接口混合输入特技切换，内置画中画任意位置摇杆控制器，广播级切换T型推杆，实现4:4:4无损硬切；

3. 超高清混编3840×2160内核，硬件无损切换，上百种硬件特技切换；

4. 音频输入：立体声(LEFT、RIGHT) IN×5；专业话筒（48V） XLR IN×5；立体声(LEFT、RIGHT) OUT×1；平衡输出XLR OUT×2；SDI嵌入音频IN×5，HDMI嵌入音频×2；主输出监听Ф3.5×1；播放监听Ф3.5×1；导播通话MICФ3.5×2；

5. 内置数字+模拟调音台，音频加嵌及解嵌，实现数字音频与模拟音频的混合，提供SDI×5、HDMI×2，数字音频加嵌\解嵌输入选择硬件开关×5个，可以与数字音频×5路、模拟立体声×5路、麦克XLR×5等外部输入音频进行调音混音，调制后的音频可加嵌为HDMI、SDI输出，同时可分离为立体声输出，内置48V幻像电源，立体声×1输出，播出监听Ф3.5×1、播放监听Ф3.5×1、导播通话耳麦Ф3.5×1；

6. 内置硬件音频延时器，通过两个硬件编码器进行两次音频处理，首先实现输入的数字音频与输入的模拟音频同步，然后实现音频与视频精准同步；

7. 摄像机PTZ控制，内置硬件摇杆控制器及广播级霍尔变焦控制器，控制8台摄像机推、拉、摇、俯、仰；8组摄像机选择按键、9组预置位快捷键及摄像机菜单设置快捷键；

8. 内置硬件8通道导播通话系统及8通道导播提示系统TALLY（选配）；

9. 支持4路HDMI 4K视频输入，HDMI×4接口内嵌双向控制系统，传输4K音视频的同时还可以控制摄像机PTZ、Tally、录制及录制信息回馈等;

10. 支持抠像，可叠入动画及字幕等，支持画中画，提供画中画任意位置控制硬件遥杆;

11. 内置视频编码系统，可以录制恒帧恒码的广播级4K30P超高清视频文件，内置rtmp流媒体推流系统，轻松实现网络，内置NDI、SRT直播；

12. 内置广播级硬件超高清录制系统，录制分辨率为2160P30，码率25Mpbs/s，录制文件Mp4、MOV，支持U盘及移动硬盘录制，提供TF卡槽录制；

13. 尺寸：425mm×340mm×120mm；重量：5kg左右；设备体积及重量满足国内航空客舱行李携带标准。



产品连接图



（市场报价：99800元，详细参数请咨询凯迪兴业销售部或当地经销商）
