摄控一体机

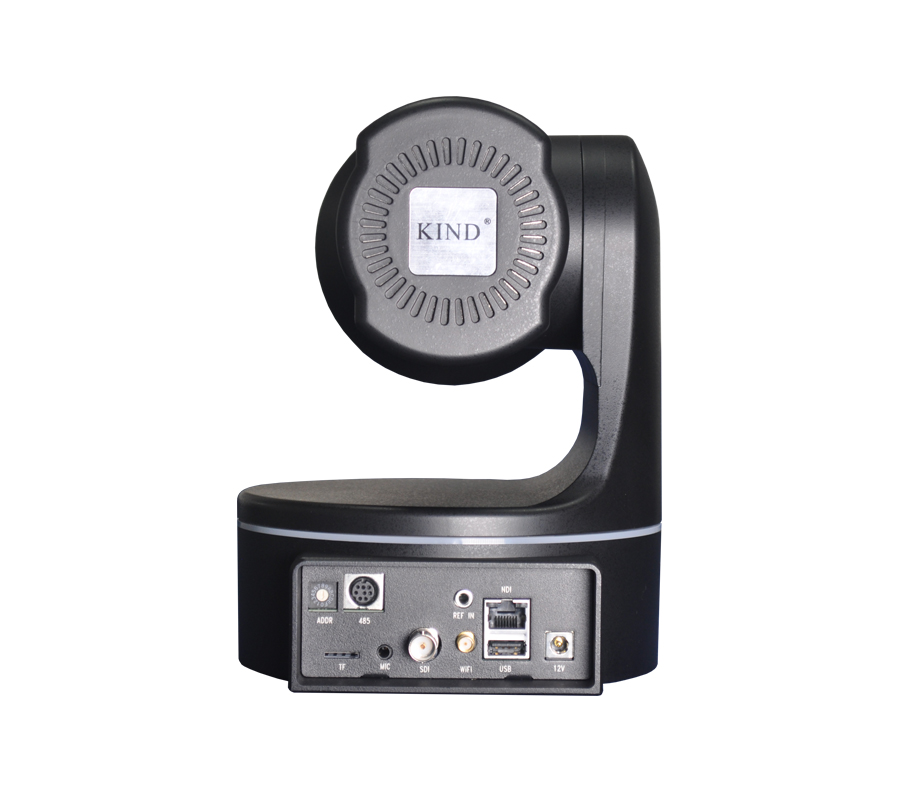

PTZ camera KD-SK180NW
产品简介
1. 1/1.8 英寸 Exmor R CMOS 成像器；
2. 镜头口径105mm；
3. 超大广角，对角92°，水平85°;
4. 伺服电机高速云台，平移俯仰速度每秒0.1°~300°；
5. 12倍光学变焦；
6. NDI HX 无线延时150ms;
7. 录制MP4/MOV, 1080p 60fps Ultra TF (MicroSD) FAT32, exFAT;
8. 直播NDI HX, 360° TALLY灯，双φ9.7咪头全指向阵列麦克风；
9. 应用：演播室、教育录播、媒体直播、多机位拍摄；
10. 尺寸：160mm×155mm×230mm; 重量：2kg;
产品规格表
| 型号 | KD-SK180NW |
| 成像器 | 1/1.8-inch Type Exmor R CMOS |
| 镜头口径 | 105mm |
| 光学变焦 | 12X |
| 角度 | Pan -175°~+175°, Tilt +90°~-30° |
| 速度 | Servo Motor Control, Speed: Pan 0.1°~300°/s, Tilt 0.1°~300°/s |
| 精度 | Precision Repeatability Error<0.01 |
| 慢速模式 | Support |
| 有效像素 | 20,400,000 Pixels |
| 最低照度 | 0.01 Lux |
| 信噪比 | 55db |
| 分辨率 | 1920×1080 |
| 光圈 | Auto/Manual |
| 聚焦 | Auto/Manual |
| 白平衡 | Auto/Manual |
| 焦距 | F=4.2mm~50.4mm, F1.8(wide)~F2.8(tele) |
| 最小物距 | 1000mm~INF(wide), 1500mm~INF(tele) |
| 信号制式 |
1080p60/50/30/25, 1080i60/50, Max:2048×1080 |
| 预置位 | 128 |
| 控制协议 |
VISCA RS-485, RJ45 (input/output), Support control, NDI HX wireless |
| 接口 |
BNC(×1), 1.0 Vp-p 75Ω, SDI out×1(option), NDI RJ45×1, NDI HX wireless Wi-Fi×1, USB×1 |
| 视频编码 | H.264 Baseline/Main/High Profile, 4:2:0, Max: 8mbps |
| 音频编码 | AAC LC, 32kbps, 64kbps, 96kbps, 128kbps |
| 录制 | MP4/MOV, 1920×1080 60fps |
| 存储卡 | Ultra TF(Micro SD)FAT32, exFAT |
| 直播 | NDI |
| 麦克风 |
φ9.7×2 MIC (Array omnidirectional microphone, 32K sampling, 12S 48KHz, AEC, AGC, ANS) |
| 导播提示 | 360° TALLY |
| 电源 | DC jack 12DC, DC10.8V~13.2V |
产品技术参数
规格
成像器：1/1.8型大靶面Exmor RS CMOS成像器；
镜头滤镜直径：105mm，多膜增透，透光率>99%；
光学变焦：12倍；
视角：对角92°（广角端），水平85°（广角端）；
畸变：-2%~0.2%；
平移/俯仰角度：平移-170°~+170，俯仰+90°~-30°；
平移/俯仰速度：伺服电机控制，平移0.1°~300°/秒，俯仰0.1°~300°/秒；
平移/俯仰精度：重复性精度误差<0.01°；
平移/俯仰慢速模式：支持；
有效像素：240万有效像素；
最低照度：0.01 lux；
信噪比：55dB；
清晰度：1920×1080；
聚焦系统：自动/手动；
白平衡：自动/手动；
焦距：f=4.2mm~50.4mm，F1.8（Wide）~F2.8（Tele）；
最低物距：1000mm~INF（Wide），1500mm~INF（Tele）；
视频格式： 高清：1080p/60，1080p/50，1080p/30，1080p/25，1080i/60，1080i/50，720p/60，720p/50，720p/30，720p/25；
预置位置：128个；
接口
摄像机控制接口：VISCA RS-485/232，NDI -RJ45有线双向控制，NDI-Wireless无线双向控制；
输出接口：BNC（×1)，1.0 Vp-p, 75Ω，3G-SDI 输出×1(选件); NDI有线- RJ45×1，NDI无线-Wireless WiFi天线×1 IEEE802.11a/b/g/n/ac，USB×1；
无线传输：NDI HX无线，支持WiFi无线传输，延时100ms；
视频编码：H.264 Baseline / Main / High Profile, 4:2:0, 最大支持8Mbps；
音频编码：AAC LC，支持 32 Kbps、64 Kbps、96 Kbps、128 Kbps；
录制格式：MP4 / MOV；录制格式：最大支持 1920x1080@60fps；信号格式：支持逐行和隔行信号；SD 卡文件系统格式支持 FAT32、exFAT；支持NDI远程双向控制，远程控制录制、停止及录制进度信息回馈；
记录卡：Ultra 128GB TF（MicroSD）存储卡(选配);
直播：支持NDIHX协议；
内置阵列麦克风：双φ9.7咪头数字阵列麦克风，全指向，低噪音，支持360度全向拾音，最大拾音距离10米；支持32K的采样及AEC、AGC、ANS处理，I2S数字音频输出48KHz；声音清晰，音质还原好，听感舒适，高清晰度，高还原度，高信噪比，低失真，低噪音；
直流输入：直流电插孔12DC，DC10.8V-13.2V；
导播提示
360°Tally灯；
无线NDI HX
多台KD-SK180NW NDI摄像机在一起无线传输没有任何干扰，也没有距离限制，只要有无线网络信号，就可以稳定传输音视频信号，同时画面清晰流畅，延时≤100ms，没有拖尾，KD-SK180NW摄像机控制及录制方面也非常棒，首先该摄像机的推、拉、摇、俯、仰可以无线远程实时控制，控制可以通过凯迪全系列采播录播一体机及虚拟一体机的设备进行实时控制，并且支持无线Tally，摄像机的录制也可以远程通过凯迪设备实现双向控制，实现远程控制录制、停止及录制的所有信息的回馈，回馈信息包括录制进度，时间，容量大小和录制文件名称等。
（市场报价：2.4万元，详细参数请咨询凯迪兴业销售部或当地经销商）
