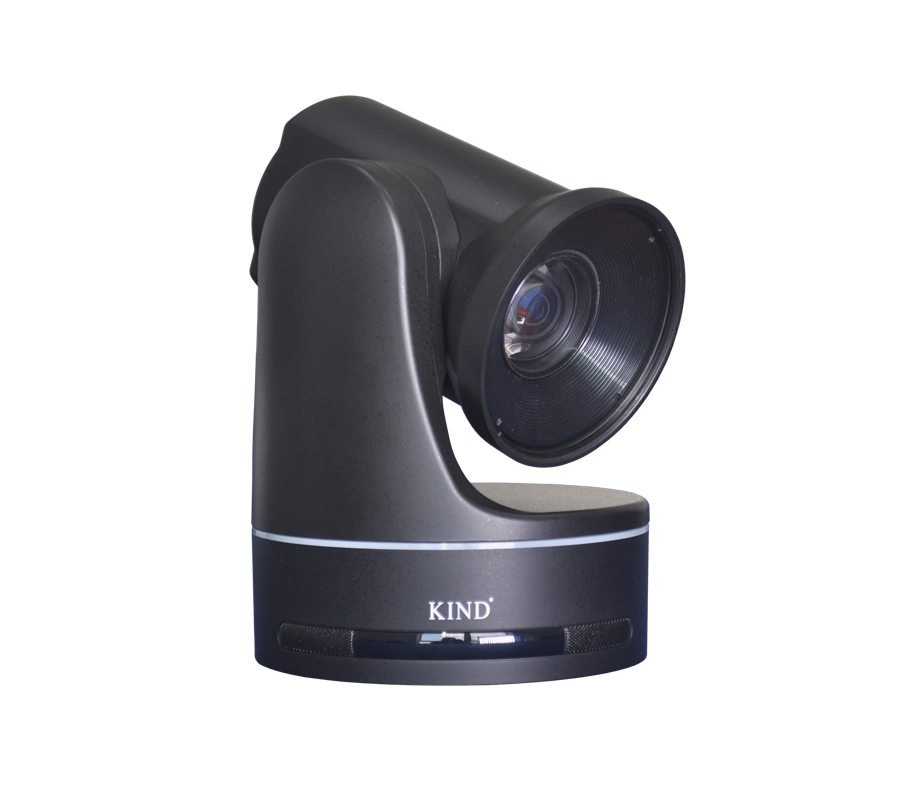

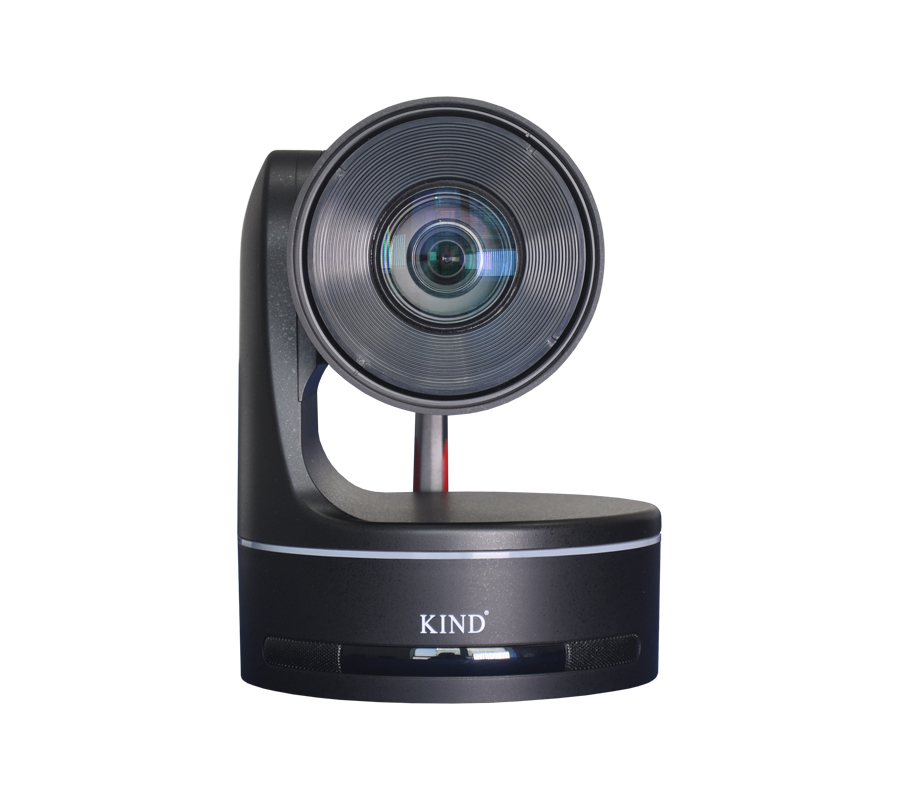

一、 产品简介:
1、1英寸Exmor R CMOS 成像器,广播级质量的 4K 图像;
2、光学变焦4K 12倍, SRZ 4K 18倍;HD 24倍;
3、伺服电机高速云台,平移/俯仰速度0.1°~300°/秒;
4、1240万像素、3840×2160分辨率;
5、3G-SDI、HDMI 4K、HDBaseT 4K视频输出;
6、音频XLR×2 输入带48V幻象电源,加嵌音频;
7、内置双φ9.7咪头全指向阵列麦克风及360°TALLY灯;
8、应用:4K影像拍摄、演播室、媒体直播、多机位拍摄;
9、尺寸:160mm155mm×230mm;重量:1.8kg左右;
二、 产品型号:
KD-SK580UH
三、 产品规格表:
型号 |
KD-SK580UH |
成像器 |
1"Back-Illuminated Exmor R CMOS Sensor |
有效像素 |
20,400,000Pixels |
信号制式 |
2160/29.97p,1080/59.94p,1080/59.94i,720/59,94p,2160/25p,1080/50p,1080/50i,720/50p,2160/23.98p,1080/23.98p |
光学变焦 |
12X,SRZ 4K 18X,HD 24X |
角度 |
Pan-175°~+175°,Tilt+90°~-30° |
速度 |
Servo motor control,Speed:Level 0.1°~300°/ s,Tilt0.1°~300°/ s |
精度 |
Precision repeatability error <0.01 |
慢速模式 |
Support |
最低照度 |
0.01 lux |
信噪比 |
55dB |
清晰度 |
3840x2160 |
光圈 |
Auto/Manual |
聚焦 |
Auto/Manual |
白平衡 |
Auto/Manual |
焦距 |
f=9.3mm~111.6mm,F2.8(wide)~F4.5(tele) |
最小物距 |
80mm~INF (wide),1000mm~INF (tele) |
预置位 |
Default 128 |
控制接口 |
VISCA RS-232/485,RJ45 (input/output),HDBaseT |
音频接口 |
XLR3 type 3 core (female) (x2) input,line/microphone+48V optional,line:+4dBu, microphone:-70dBu--30dBu |
视频接口 |
BNC(x1) 1Vp-p 75Ω 3G-SDIx1,HDMI(4K)x1,HDBaseT(4K/20G)x1 |
电源 |
DC jack 12DC,DC10.8V-13.2V,HDBaseT Power supply |
麦克风 |
φ9.7×2 MIC (Array omnidirectional microphone,32K sampling,I2S 48KHz,AEC,AGC,ANS) |
导播提示 |
360°TALLY lamp |
控制传输 |
4K UHD video,Audio,TALLY,Power supply,PTZ control,Two way control,Recording and information prompt by a Cat 5e/Cat 6 line. |
四、 产品技术参数:
凯迪4K广播级摄控一体机(4K PTZ 摄像机)KD-SK580UH技术参数
KD-SK580UH是凯迪兴业4K 远程PTZ摄像机,将广播级图像质量与流畅、安静、高速的平移/俯仰/变焦 (PTZ) 操作互为融合,并配备灵活的 3G-SDI、HDMI(4K)、HDBaseT(4K)及HDBaseT双向控制接口。
这款紧凑且强大的云台摄像机专为远程操作而设计,是用于在难以达到或不惹眼的位置拍摄图像的其它广播摄像机的理想补充。其在电视新闻演播室、远程演播室和直播间、礼堂、教堂、法庭或体育馆中和常规课堂中的效果一样。尤其适合单人操作下的高效多摄像机拍摄。1.0 型 Exmor R CMOS 图像传感器能以 30p、四倍于高清的像素以及低光照灵敏度拍摄细节十足的 4K 视频片段。搭配伺服电机的高速精准云台配合独有的平稳启动刹车技术,且近乎静音运作的 PTZ 操作搭载 12x 光学变焦,适合拍摄广角场景和紧密帧特写镜头,透过 18 倍(4K 模式下)、24 倍(高清模式下)的清晰影像变焦技术,在不损失任何分辨率的情况下进一步扩大拍摄范围。借助长焦转换模式,高清 24 倍变焦能够翻倍至 48 倍。广播级功能包括独有的360°TALLY灯,MIC输入,4K HDMI及HDBaseT(4K)实时无损Ultra HD影像输出接口等。
规格
图像成像器 1英寸背光 Exmor R CMOS 成像器
成像器(有效像素数)1420万像素
成像器(像素总数)约 2040 万像素
信号系统2160/29.97p、1080/59.94p、1080/59.94i、720/59,94p、2160/25p、1080/50p、1080/50i、720/50p、2160/23.98p、1080/23.98p
最低照度 (50IRE) 1.7 lux(50IRE,F2.8,1/30s,最大增益)
水平分辨率 1800 电视线(3G-SDI 输出)(中心)
增益 自动/手动(-3dB 至 +33dB)
快门速度 1/10000 秒至 1/8 (59.94/29.97),1/10000 秒至 1/6 (50/25/23.98)
曝光控制 自动,手动,优先模式(快门优先、光圈优先和增益优先),背光,点光源照明
白平衡 自动 1/自动 2/一键式/室内/室外/手动
光学变焦4K 12 倍, SRZ 4K 18倍;HD 24倍;
清晰影像变焦 2x *1.5x、4K 分辨率
数字变焦 无
长焦转换模式 关闭,2x *仅 1920x1080
聚焦系统 自动/手动
水平视角 64.6°(广角端)
焦距 f=9.3 至 111.6 mm F2.8(广角),F4.5(长焦)
最短物距 1000mm(长焦)80mm(广角)
平移/俯仰角度 平移:±175° 俯仰:+90°/-30°
平移/俯仰速度 伺服电机控制,平移0.1°~300°/秒,俯仰0.1°~300°/秒
平移/俯仰精度 重复性精度误差<0.01°
平移/俯仰慢模式 支持
预置位 128
PTZ 跟踪记忆 16
PTZ 移动同步
接口
4K 视频输出 HDMI、HDBaseT;
高清视频输出 3G-SDI、HDMI和HDBaseT;
HDMI 色域 YCbCr,4:2:2 RGB,4:4:4;
音频接口 XLR3型 3 芯(母)(×2)输入,线路/话筒 +48 V 可选,线路:+4dBu,话筒:-70dBu--30dBu;
摄像机控制接口 VISCA RS-232/485 RJ45(输入/输出)经由 IP 的 VISCA RJ45
外同步 输入 BNC,75Ω,HD 3 级同步,标清黑脉冲;
内置阵列麦克风:双φ9.7咪头数字阵列麦克风,全指向,低噪音,支持360度全向拾音,最大拾音距离10米;支持32K的采样及AEC、AGC、ANS处理,I2S数字音频输出48KHz;声音清晰,音质还原好,听感舒适,高清晰度,高还原度,高信噪比,低失真,低噪音;
电源连接器类型 IEC60130-10(JEITA 标准 RC-5320A)TYPE4;
控制与传输:一根75Ω同轴线缆或CAT5/CAT6网线控制并传输五路信号,它们分别是:视频信号+XLR音频信号+供电+PTZ控制及TALLY;属性
高速、平稳的平移/俯仰/变焦 (PTZ) 操作
平移、俯仰、变焦功能采用平稳、快速和近乎静音运作的远程控制准确再现画面或跟踪移动对象。配备平稳变焦和高速、变速平移/俯仰模式,缔造精确防抖的摄像机移动。PTZ 跟踪记忆在必要时允许记忆和跟踪摄像机的连续移动。PTZ Motion Sync 平滑合成平移、俯仰和变焦独立移动,高速变速0.1°~300°/秒云台运动配合独有的精准启动刹车技术,确保高速运动的摄像机在预置位精准停稳,打造具备专业水准的无缝过渡。平移/俯仰/变焦操作的预设位可达 128。
4K 影像
此摄像机采用大靶面、1.0 型背光 Exmor R CMOS 成像器,能以细节丰富的 4K 30p、四倍于高清的像素拍摄的广播级图像质量。它还能捕捉高清 60p 视频,是拍摄快速移动的体育、动作场景的理想选择。
24p 电影图像
摄像机也可在 24p 模式下运行,拍摄充满浓郁电影风格的视频片段。使用清晰影像变焦技术的高质量 12倍光学变焦功能和 18 倍 4K 拍摄、24 倍高清拍摄功能,高品质 Zeiss Vario-Sonnar T 镜头搭配 12倍光学变焦范围适合拍摄广角场景以及近距离特写镜头。清晰影像变焦技术可在不损失细节的情况下扩大至 18 倍 4K 或 24 倍高清变焦放大倍率。此外,长焦转换模式能够在维持 1920x1080 分辨率的同时,将这个范围再次翻倍至 48 倍变焦。
出色的低照度灵敏度
KD-SK580UH 可在低至 1.7lx 亮度条件下拍摄清晰的低噪声视频图像,是在昏暗大厅和剧院拍摄的理想选择。
安装灵活
可集成在各种环境下,通过RJ45接口以太网线,实现1条网线实时传输NDI视频、音频、TALLY、供电、PTZ控制、远程双向控制、录制和信息提示等,减少布线需求、难度和布线成本。
远程操作
平移/俯仰/变焦和其它摄像机设置可使用随附的红外线遥控器控制,或使用可控制多个摄像机的可选凯迪采播录编一体机或虚拟一体机远程控制、设置、切换及录制与直播。
同步锁相
同步锁相在多摄像机直播环境中简化与其他系统集成。
360°Tally 灯
KD-SK580UH 具有360°Tally 灯,适用于直播。
