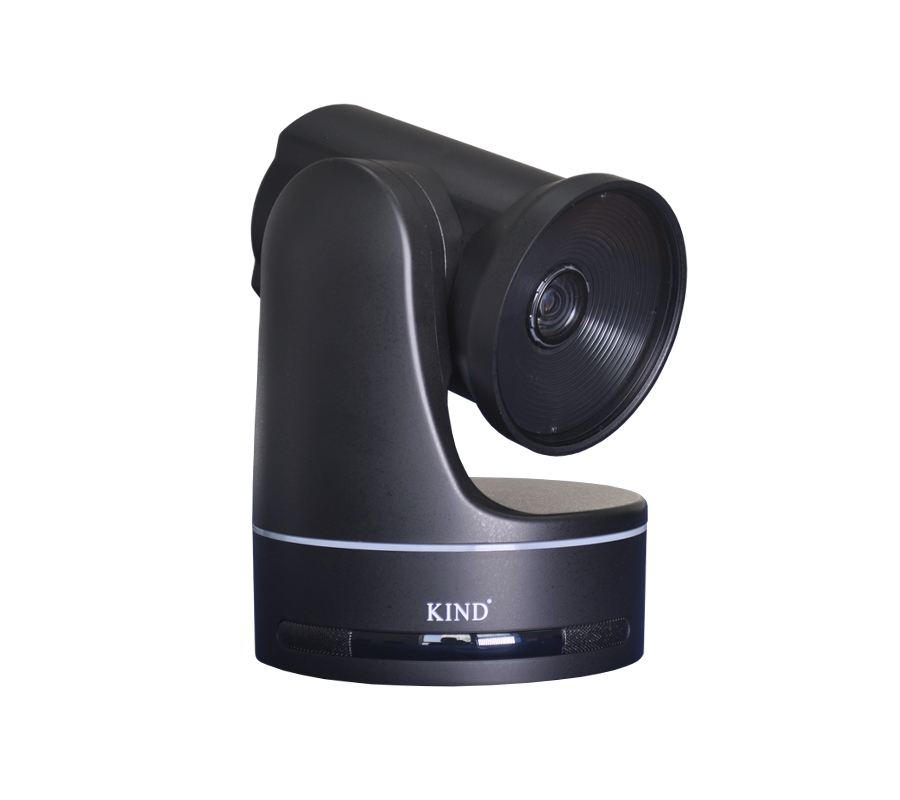

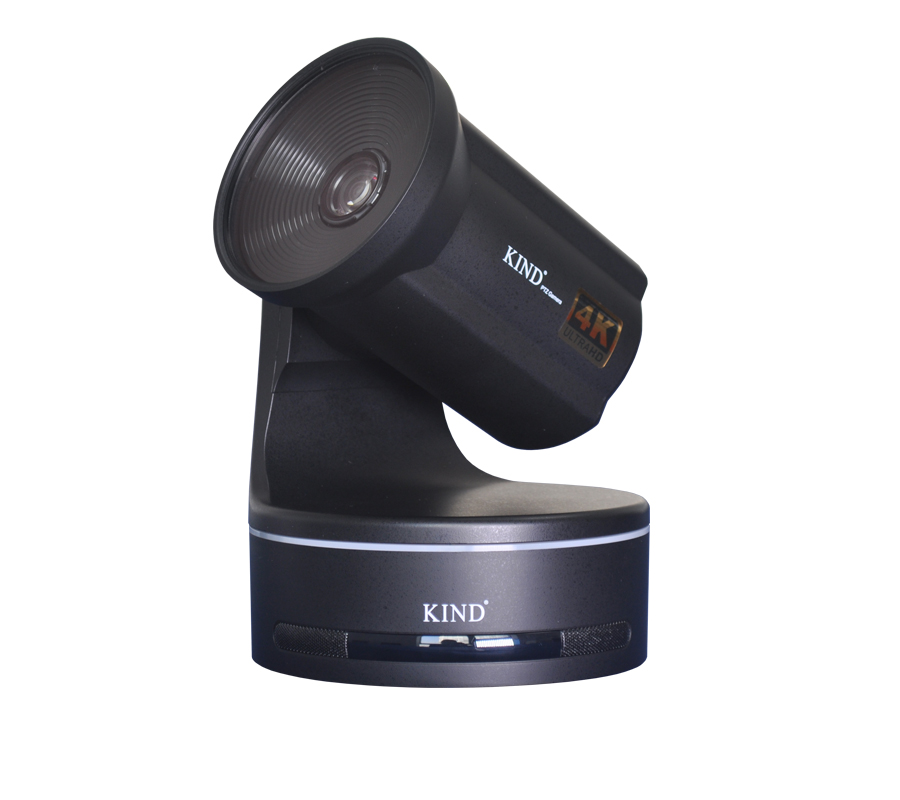

PTZ camera KD-SK480UH





产品简介



1. 1/2.5英寸 Exmor R CMOS 成像器,广播级质量4K图像;

2. 4K 20倍光学变焦,SRZ 4K 30倍;HD 40倍;镜头滤镜直径≥105,多膜增透,透光率≥99%;

3. 伺服电机高速云台,平移俯仰速度每秒0.1°~300°;

4. SDI,HDMI 4K输出;

5. XLR×2输入,48V幻象电源,加嵌音频;

6. 893万像素,3840×2160分辨率;

7. 双φ9.7咪头全指向阵列麦克风;

8. 360° TALLY灯;

9. 应用:4K视频拍摄、演播室、媒体直播、多机位拍摄;

10. 尺寸:160mm×155mm×230mm; 重量:1.6kg;



 产品规格表

型号 KD-SK480UH
成像器 1/2.5-inch Back-Illuminated Exmor R CMOS Sensor
光学变焦 4K 20X, SRZ 4K 30X, HD 40X
角度 Pan -175°~+175°, Tilt +90°~-30°
速度 Servo Motor Control, Speed: Pan 0.1°~300°/s, Tilt 0.1°~300°/s
精度 Precision Repeatability Error<0.01
慢速模式 Support
有效像素 8,930,000 Pixels
最低照度 0.75 Lux
信噪比 55db
分辨率 3840×2160
光圈 Auto/Manual
聚焦 Auto/Manual
白平衡 Auto/Manual
焦距 F=4.4mm~88mm, F2.0(wide)~F3.8(tele)
最小物距 10mm~INF(wide), 1500mm~INF(tele)
信号制式

2160p29.97/25/23.98, 1080p59.94/50/23.98, 1080i59.94/50,

720p59.94/50

预置位 128
控制协议

VISCA RS-485, RJ45 (input/output), HDBaseT

接口

BNC(×1), 1.0 Vp-p 75Ω, SDI out×2(option), HDMl(4K)out×1, HDBaseT(4K)×1

麦克风

φ9.7×2 MIC (Array omnidirectional microphone, 32K sampling,

12S 48KHz, AEC, AGC, ANS)

导播提示 360° TALLY
电源 DC jack 12DC, DC10.8V~13.2V



产品技术参数



图像成像器 1/2.5 型背光 Exmor R CMOS 成像器;

光学变焦4K 20 倍,SRZ 4K 30倍,HD 40倍;

镜头滤镜直径:105mm,多膜增透,透光率>99%;

焦距 4.4毫米(f = wide)~88毫米(tele),F 2.0~F 3.8;

成像器(有效像素数)893万像素;

信号系统 4K UHD 2160/29.97p、2160/25p、2160/23.98p;

信号系统 FHD 高清 1080/59.94p、1080/59.94i、720/59,94p、1080/50p、1080/50i、720/50p、1080/23.98p;

最低照度 (50IRE) 彩色:0.75 lx(F1.8,AGC on,1/30 s);

水平分辨率 1800 电视线(3G-SDI 输出)(中心);

增益 自动/手动(-3dB 至 +33dB);

快门速度 1/1秒到1/10000秒,22步阶;

曝光控制 自动,手动,优先模式(快门优先、光圈优先和增益优先);

光圈控制 16个步骤;

白平衡 自动,自动跟踪白平衡,室内,室外,室外自动,钠灯;

数字变焦 无

聚焦系统 自动 ( 灵敏度 : 正常 , 低 ), 一键自动聚焦,手动,间隔自动聚焦;

最短物距 10mm(广角端)到1500mm (远端)(默认:300mm);

平移/俯仰角度 平移:±175° 俯仰:+90°/-30°;

平移/俯仰速度 伺服电机控制,平移0.1°~300°/秒,俯仰0.1°~300°/秒;

平移/俯仰精度 重复性精度误差<0.01°;

平移/俯仰慢模式 支持;

预置位 128;

PTZ 跟踪记忆 16;

PTZ 移动同步;

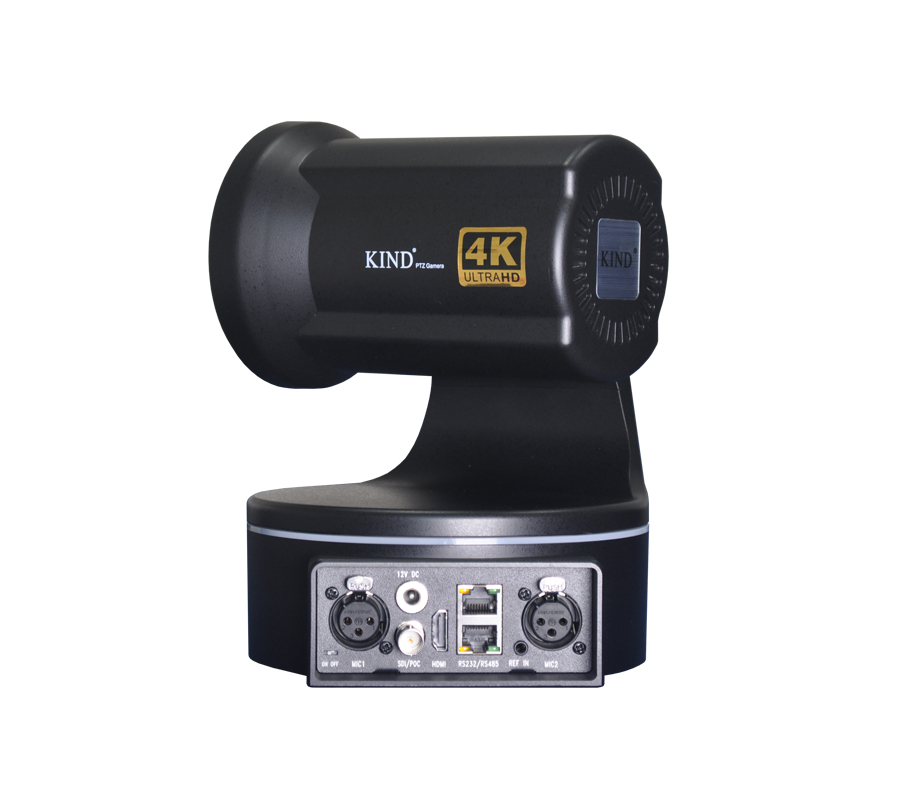

接口

视频输出 HDMI(4K),3G-SDI;

HDMI 色域 YCbCr,4:2:2 RGB,4:4:4;

音频接口 XLR3型 3 芯(母)(×2)输入,线路/话筒 +48 V 可选,线路:+4dBu,话筒:-70dBu--30dBu;

摄像机控制接口 VISCA RS485;

内置阵列麦克风:双φ9.7咪头数字阵列麦克风,全指向,低噪音,支持360度全向拾音,最大拾音距离10米;支持32K的采样及AEC、AGC、ANS处理,I2S数字音频输出48KHz;声音清晰,音质还原好,听感舒适,高清晰度,高还原度,高信噪比,低失真,低噪音;

电源连接器类型 IEC60130-10(JEITA 标准 RC-5320A)TYPE4;

控制与传输:一根HDMI光纤线控制并传输多路信号,它们分别是:4K视频信号+音频信号+PTZ控制+TALLY及远程录制及录制信息回馈。



(市场报价:29000元,详细参数请咨询凯迪兴业销售部或当地经销商)
